DIN 25201 Стопорные шайбы Nord Lock

Исключительные характеристики шайбы Nоrd-Lоck DІN 25201 АRT 88132 обеспечиваются следующими техническими особенностями:

• Специфичный выступ в виде клина на шайбе с углом большим, чем угол смещения спиральной направляющей резьбы.
• Коэффициент трения наружных рифлёных поверхностей детали намного выше коэффициента трения выступов в виде клиньев.
• Твёрдость шайб Nord-Lock больше аналогичного показателя всех видов гаек и болтов (8.8, 10.9 и 12.9).
• Уникальная система с клиновидными выступами использует растягивающее усилие для создания высокой силы сжатия в соединении, подвергаемом вибрации. Это гарантирует надёжное стопорение резьбового крепления.

Принцип работы

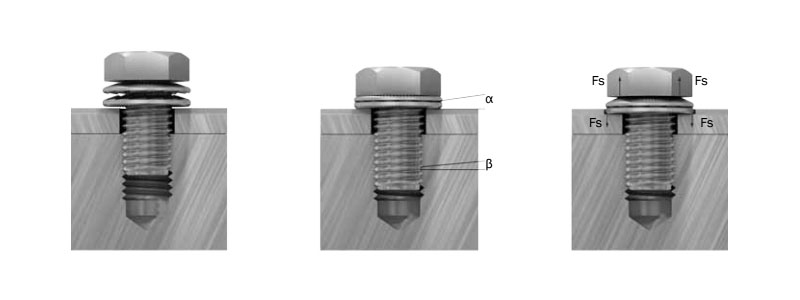

Во время вкручивания болта шайбы выравниваются, а их зубья становятся на предусмотренные для них поверхности. Поскольку размер угла клиньев шайбы(а) выше резьбового шага болта (b), под действием стопорно-клинового эффекта исключается кручение болта. Вследствие затягивания крепление осаживается, а болт внедряется в материал основания. Обе детали шайб незамедлительно выпрямляются, а созданный при этом амортизирующий эффект (Fs) противодействует ослабляющему движению вкрученного болта. При этом предупреждается потеря изначального натяжения креплений. За счет непрерывного воздействия данных функций на болтовое крепление, сохраняется изначальное натяжение и исключается бесконтрольное выкручивание болта. Такое решение позволяет эффективно защитить крепление от вибрации, силовых нагрузок и оседания.

Шайба Nord Lock ART 88132 производится двух видов:

• Со стандартным внешним диаметром (стандартный вариант) – приемлема для большинства видов отверстий, включая резьбовые, зенкованные и сквозные.
• Более крупный внешний диаметр (увеличенный вариант) – приемлем для продольных осевых и крупных отверстий, а также хрупких поверхностей из мягкого материала.

Предпочтительно применять данную шайбу с болтом и гайкой, оснащенными буртом.

Преимущества

Шайба Nоrd-Lоck ART 88132 представляет собой универсальное приспособление, защищающее болтовое крепление как от бесконтрольного откручивания под действием вибраций и силовых нагрузок, так и от расслабления стягивания в результате оседания. Используя собственные изыскания, основанные на результатах множества лабораторных исследований, шайба Nord-Lock может обеспечивать следующие основные преимущества:

• Максимальное стопорящее действие под влиянием вибрации и/или силовых нагрузок.
• Система гарантирует надёжное стопорение резьбового соединения как в сухом состоянии, так и со смазкой и действует независимо от типа используемой смазки. Рекомендуется использовать высококачественную смазку, чтобы максимизировать характеристики данной стопорящей системы.
• Возможность многоразового использования позволяет экономить время и деньги, особенно в случаях затрудненного доступа к болтовым соединениям. Вероятность повторного применения зависит от конкретных задач и условий эксплуатации.
• Зажим крепежных деталей и с высокой, и с низкой степенью предварительного натяжения.
• Могут применяться болтовые и гаечные соединения разного уровня прочности (включая 12.9).
• Нет необходимости в протяжке креплений.
• Шайбы Nоrd-Lосk удобны в работе, поскольку поставляются в склеенном за счет клиновых приспособлений одна с другой состоянии.

Универсальность шайб позволяет экономить время и средства на этапе проектирования:

• общее решение, исключающее бесконтрольное откручивание и снижение степени затягивания болта, облегчает создание даже наиболее сложных видов конструкций.
• применение единого решения для фиксации всех болтовых соединений позволяет сократить расходы.

Шайбы Nord-Lock DIN 25201 позволяют с самого начала обеспечить максимальную безопасность и эффективность соединения:

• простая и быстрая установка с использованием стандартных инструментов позволяет экономить время.
• определенное и непрерывное трение дает возможность более точной установки предварительного натяжения.
• применение меньшего количества различных деталей снижает затраты на поддержание запасов и логистику.

Области применения

Шайба Nоrd-Lосk используется в различных отраслях, включая энергетику, мостостроение, машиностроительную сферу, сборку тяжёлых транспортных средств, горнодобывающую, военную промышленность, кораблестроение, сельскохозяйственную технику. Шайбы Nоrd-Lосk способствуют обеспечению беспрерывного использования болтовых конструкций на протяжении всего времени их функционирования, начиная с проектирования и установки до эксплуатации и технического обслуживания. За весь жизненный цикл применения шайба не теряет повышенный уровень надёжности, использует низкие затраты на обслуживание, что значительно снижает риски остановок производства, несчастных случаев и гарантийных требований.
